DESCRIÇÃO
Este equipamento alia todas
as funções necessárias para
o correto tratamento da
energia entregue aos
elementos de um sistema de
áudio, inicialmente
idealizado para sistemas de
touring, sua utilização
também é recomendada para
estúdios de gravação,
sistemas de broadcast e
sonorização fixa.

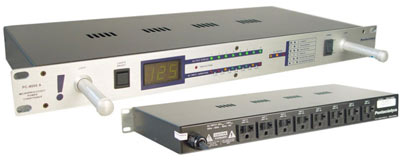

O PC-8000 é impulsionado por
um microcontrolador, que por
sua vez foi programado para
compreender a rede elétrica
e as operações mais comuns
no dia a dia dos sistemas de
sonorização. Ele conta com
uma gama variada de recursos
proporcionando uma operação
segura e saudável para os
equipamentos ligados em suas
saídas.
CARACTERÍSTICAS
 Gerenciador,
condicionador e seqüenciador
de acionamento, com oito
saídas;
Operação assistida
por um processador de 8
bits, adicionando grande
inteligência nas etapas de
funcionamento geral,
proteção e gerenciamento da
energia entregue às saídas;
Testador de AC,
indicando precisamente a
posição e presença dos
condutores fase, neutro e
terra;
Tensões de
referência para as proteções
dinâmicas em 110V, 120V e
127V;
Detecção
automática da freqüência da
rede, 50Hz e 60Hz;
Capacidade de 15A
(total) e até 3A em cada uma
das saídas;
Filtros de linha (modo
comum e diferencial) com
dois pólos em cada uma das
saídas;
Dois estágios de
proteção contra transientes;
Proteções contra
sobre e sub-tensão de acordo
com as definições da curva
ITI;
Duas hastes
ajustáveis com iluminação
fria de alta intensidade;
Seqüência de
acionamento e desligamento
ajustável com tempos de 0s a
5s entre as saídas;
Acionamento das
saídas através de TRIACs
disparados com dispositivo
“zero-crossing”;
Mostrador true RMS
digital da tensão com
precisão de 1,5V;
Bargraph digital
com oito LEDs indicando
variações rápidas da tensão
da rede.
Entrada:
|
Formato: |
Cabo 3x1,5mm² com
1,5m e conector NEMA
5-15 (2P+T) |
|
Capacidade |
15A de 80VAC a
127VAC (1.905VA
máx.) |
Saídas:
|
Conectores: |
Tomadas NEMA 5-15P
(2P+T) |
|
Capacidade |
3A de 80VAC a 127VAC
(381VA máx.), por
saída |
Proteções:
|
Proteções contra
sobre corrente |
|
|
|
Fusível de entrada: |
20A com atuação
rápida |
|
Fusível de saída: |
4A com atuação
retardada
Cada saída possui um
fusível. |
|
|
|
1º estágio de
proteção contra
transientes |
|
|
|
Tipo: |
Varistor conectado
entre fase e neutro
na entrada do
equipamento |
|
Tensão de clamping: |
150VRMS / 212VP |
|
Velocidade de
atuação: |
<25ns |
|
Corrente máxima de
surto: |
4500A |
|
|
|
2º estágio de
proteção contra
transientes |
|
|
|
Tipo: |
Diodos TVS
conectados entre
fase e neutro após o
filtro de linha em
cada uma das saídas. |
|
Tensão de clamping: |
235VRMS / 332VP |
|
Velocidade de
atuação: |
<5ns |
|
Corrente máxima de
surto: |
100A |
|
|
|
Proteções
inteligentes |
|
|
|
Tipo: |
Realizada por
microcontrolador
seguindo as
definições da curva
ITI. Com tensões de
referência de 110V,
120V e 127V |
|
|
|
Filtros de linha |
|
|
|
Tipo: |
Modo comum através
de indutor e
capacitores Y1 e
modo diferencial
através de
capacitores Y1 e X2. |
|
Atenuação: |
>10dB @ 10kHz, >
40dB @ 1MHz |
Alimentação e consumo:
|
Tensão de entrada: |
80VAC a 140VAC
50Hz ou 60Hz |
|
Consumo
(sem carga): |
< 3,6VA com a chave
POWER desligada.
< 6,5VA com a chave
POWER acionada.
A iluminação consome
1VA quando acionada. |
Indicadores:
|
Voltímetro: |
3 dígitos. Precisão
de 1,5VAC, ajustado
internamente. |
|
Bargraph: |
8 indicações
variando de 5% em 5%
com range de -20% a
+15%.
Percentual relativo
à tensão de
referência. |
|
Status das saídas: |
8 LEDs sinalizando
se as saídas estão
ou não ligadas. |
|
PROTECTION: |
LED vermelho
indicando a atuação
das proteções
inteligentes. |
Dimensões:
|
Largura: |
482,60mm (19”) |
|
Altura: |
44,45mm (1U) |
|
Profundidade: |
193,00mm |
|
Peso líquido: |
3kg |
|
